4-72(A)式離心風機
作者:admin 發(fā)布時間:2020-02-15 12:03
4-72型離心通風機作為一般工廠及大建筑物的室內通風換氣,即可用作輸入氣體,也可用作輸出氣體。空氣和其它不自燃、對人體無害的、對鋼鐵材料無腐蝕性的氣體。氣體內不許有粘性物質,所含的塵土及硬質顆粒不大于150mg/m3。氣體的溫度:不超過80℃。
4-72型離心通風機在我國是使用最早的風機,然而也是使用最普通的風機,從高層建筑到地下鐵道,從鍋爐鼓風到廠房換氣,4-72型風機隨處可見。

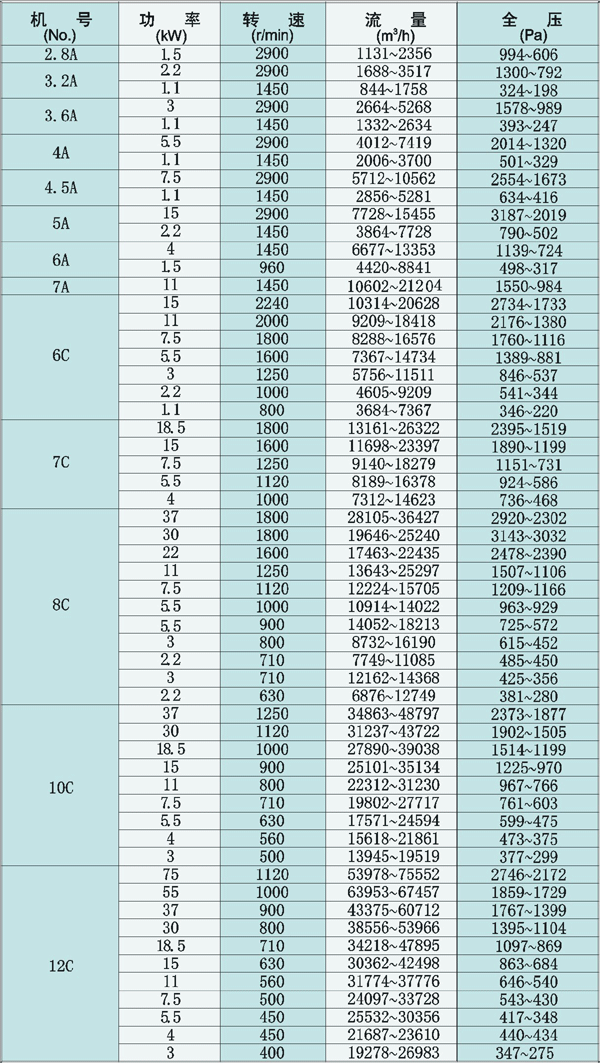

風機的型式
從電機一側正視,葉輪順時針旋轉者稱右旋風機,以“右”表示;葉輪逆進針旋轉者稱左旋風機,以“左”表示。
風機的出口位置,以機殼的出風口角度表示。4-72型風機№2.8~6出廠時均做成一種型式,使用單位根據(jù)要求再安裝成所需要的位置,訂貨時不需注明。其中№2.8出風口位置調整范圍是0°~255°,間隔是45°;№16、20出風口位置制成固定的三種0°、90°、180°,不能調整,訂貨時需注明。
風機的傳動方式有A、B、C、D四種:4-72型風機中,№2.8~6采用A式傳動,№8~12采用C、D式傳動,№16~20采用B式傳動。
風機的結構
4-72型風機中№2.8~6主要由葉輪、機殼、進風口、電機等部分組成。№8~20除具有上述部分外,還有傳動部分。
(1)葉輪:由10個后傾機翼型葉片、曲線型前盤和平板后盤組成,用鋼板制造,并經動、靜平衡校正,空氣性能良好,效率高,運轉平穩(wěn)。
(2)機殼:做成二種不同型式。其中№2.8~12機殼作成整體,不能拆開,№16~20的機殼制成三開式,除沿中分水平面分為兩半外,上半部再沿中心線垂直分為兩半,用螺栓連接。
(3)進風口:制成整體,裝于風機一側,與軸向平行的截面為曲線開關作用是能使氣流順暢時入葉輪,且損失較小。
(4)傳動:由主軸、軸承箱、流動軸承、皮帶輪或聯(lián)軸器組成。
